Jaka jest bezwładność silnika szczotkowego prądu stałego?

W świecie elektrotechniki i zastosowań przemysłowych szczotkowane silniki prądu stałego są podstawą. Jako dostawca szczotkowych silników prądu stałego miałem zaszczyt być świadkiem różnorodnych zastosowań i zawiłości technicznych tych niezwykłych urządzeń. Jednym z podstawowych pojęć, które często pojawia się w dyskusjach na temat szczotkowych silników prądu stałego, jest bezwładność. W tym poście na blogu zagłębię się w kwestię bezwładności w kontekście szczotkowego silnika prądu stałego, jej znaczenie i wpływ na wydajność tych silników.

Zrozumienie bezwładności

Bezwładność, w najbardziej podstawowym sensie, jest właściwością obiektu polegającą na przeciwstawianiu się zmianom jego stanu ruchu. W kontekście szczotkowego silnika prądu stałego bezwładność odnosi się do oporu silnika na zmiany jego prędkości obrotowej. Na tę właściwość wpływa kilka czynników, w tym masa i rozmieszczenie obracających się części silnika, takich jak wirnik i wszelkie dołączone obciążenia.

Moment bezwładności, często oznaczany jako (I), jest ilościową miarą oporu obiektu na przyspieszenie kątowe. W przypadku szczotkowego silnika prądu stałego moment bezwładności zależy od masy i kształtu wirnika oraz wszelkich dodatkowych elementów, które się z nim obracają. Wyższy moment bezwładności oznacza, że ​​silnik będzie potrzebował większego momentu obrotowego, aby zmienić prędkość obrotową, zarówno w celu przyspieszenia, jak i zwolnienia.

Czynniki wpływające na bezwładność w szczotkowych silnikach prądu stałego

Masa wirnika

Masa wirnika jest istotnym czynnikiem określającym bezwładność silnika. Cięższy wirnik będzie miał większy moment bezwładności, ponieważ wymaga więcej energii, aby zmienić swój stan obrotowy. Dzieje się tak dlatego, że masa rozkłada się dalej od osi obrotu, zwiększając moment bezwładności zgodnie ze wzorem (I = \sum_{i} m_{i}r_{i}^{2}), gdzie (m_{i}) jest masą małego elementu wirnika, a (r_{i}) jest jego odległością od osi obrotu.

Kształt wirnika

Kształt wirnika również odgrywa kluczową rolę w określeniu jego bezwładności. Wirnik o bardziej zwartym kształcie, w którym masa jest skupiona bliżej osi obrotu, będzie miał mniejszy moment bezwładności w porównaniu do wirnika o bardziej rozłożonym kształcie. Na przykład lity, cylindryczny wirnik będzie miał na ogół mniejszą bezwładność niż wirnik z długimi, cienkimi ramionami wystającymi z osi.

Dołączone ładunki

Wszelkie obciążenia przymocowane do wału silnika, takie jak koła zębate, koła pasowe lub inne elementy mechaniczne, również będą miały wpływ na ogólną bezwładność układu. Moment bezwładności tych obciążeń należy dodać do momentu bezwładności samego silnika, aby określić całkowitą bezwładność układu. Jest to ważne, ponieważ silnik musi być w stanie zapewnić wystarczający moment obrotowy, aby przyspieszać i zwalniać zarówno siebie, jak i podłączone obciążenie.

Znaczenie bezwładności w wydajności szczotkowego silnika prądu stałego

Przyspieszanie i zwalnianie

Bezwładność szczotkowanego silnika prądu stałego ma bezpośredni wpływ na jego możliwości przyspieszania i zwalniania. Silnik o dużej bezwładności będzie potrzebował więcej czasu na przyspieszenie do żądanej prędkości, a także będzie potrzebował więcej czasu na hamowanie po wyłączeniu zasilania. Może to mieć istotne znaczenie w zastosowaniach, w których wymagane są szybkie zmiany prędkości, np. w robotyce lub maszynach zautomatyzowanych.

Wymagania dotyczące momentu obrotowego

Bezwładność silnika i dołączonego do niego obciążenia określa również wymagania dotyczące momentu obrotowego silnika. Układ o wyższej bezwładności będzie wymagał większego momentu obrotowego, aby osiągnąć takie samo przyspieszenie lub opóźnienie jak układ o niższej bezwładności. Oznacza to, że przy wyborze szczotkowego silnika prądu stałego do konkretnego zastosowania należy wziąć pod uwagę bezwładność układu, aby upewnić się, że silnik może zapewnić wystarczający moment obrotowy, aby spełnić wymagania dotyczące wydajności.

Efektywność energetyczna

Bezwładność może również wpływać na efektywność energetyczną szczotkowanego silnika prądu stałego. Silnik o dużej bezwładności będzie potrzebował więcej energii do przyspieszania i zwalniania, co może prowadzić do zwiększonego zużycia energii. W zastosowaniach, w których priorytetem jest efektywność energetyczna, może być konieczne wybranie silnika o niższej bezwładności lub optymalizacja projektu systemu w celu zmniejszenia całkowitej bezwładności.

Zastosowania i rozważania dotyczące bezwładności

Robotyka

W robotyce często wymagane są szybkie i precyzyjne ruchy. W tych zastosowaniach preferowane są szczotkowane silniki prądu stałego o niskiej bezwładności, ponieważ mogą szybko przyspieszać i zwalniać, umożliwiając bardziej czuły i dokładny ruch. Na przykład w ramieniu robota silnik o małej bezwładności może szybko zmienić położenie ramienia, umożliwiając mu wykonywanie zadań takich jak podnoszenie i umieszczanie przedmiotów z dużą precyzją.

Systemy przenośnikowe

Systemy przenośników wymagają silników zapewniających stałą prędkość i moment obrotowy do przemieszczania materiałów wzdłuż przenośnika taśmowego. Przy wyborze silnika należy wziąć pod uwagę bezwładność przenośnika taśmowego i transportowanych materiałów. Aby zapewnić płynną i wydajną pracę, niezbędny jest silnik o momencie obrotowym wystarczającym do pokonania bezwładności układu.

Zastosowania motoryzacyjne

W zastosowaniach motoryzacyjnych szczotkowane silniki prądu stałego są stosowane w różnych układach, takich jak elektrycznie sterowane szyby, wycieraczki przedniej szyby i regulatory siedzeń. Bezwładność tych systemów może się różnić w zależności od rozmiaru i ciężaru przenoszonych elementów. Aby zapewnić niezawodną i wydajną pracę, należy dobrać silniki o odpowiednich charakterystykach momentu obrotowego i bezwładności.

Nasza oferta szczotkowych silników prądu stałego

Jako dostawca szczotkowych silników prądu stałego oferujemy szeroką gamę produktów odpowiadających różnorodnym potrzebom naszych klientów. NaszSzczotkowany silnik prądu stałego o mocy 650 Wto wydajna opcja do zastosowań wymagających wysokiego momentu obrotowego i niezawodności. Dzięki solidnej konstrukcji i wydajnemu działaniu nadaje się do różnych zastosowań przemysłowych i komercyjnych.

NaszSilnik prądu stałego ze szczotkowanym magnesem trwałymto kolejny popularny wybór. Silniki te oferują doskonałą wydajność i efektywność energetyczną, co czyni je idealnymi do zastosowań, w których problemem jest zużycie energii.

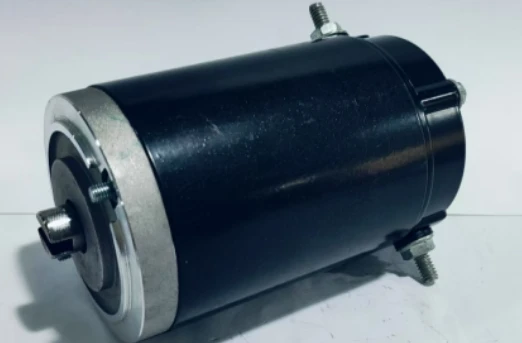

Do zastosowań wymagających określonego napięcia oferujemy naszeSzczotkowany silnik prądu stałego 48 Vto niezawodna opcja. Zapewnia stabilną i stałą moc wyjściową, zapewniając płynną pracę w różnych środowiskach.

Skontaktuj się z nami w sprawie potrzeb związanych ze szczotkowanym silnikiem prądu stałego

Jeśli szukasz na rynku szczotkowego silnika prądu stałego, z przyjemnością Ci pomożemy. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego silnika do konkretnego zastosowania, biorąc pod uwagę takie czynniki, jak bezwładność, wymagania dotyczące momentu obrotowego i efektywność energetyczna. Skontaktuj się z nami już dziś, aby omówić swoje wymagania i rozpocząć proces zakupowy.

Referencje

• Chapman, SJ (2012). Podstawy maszyn elektrycznych. McGraw-Wzgórze.
• Fitzgerald, AE, Kingsley, C. i Umans, SD (2003). Maszyny elektryczne. McGraw-Wzgórze.
