Jakie są wymagania dotyczące prostoliniowości wału stopniowego?

W dziedzinie inżynierii mechanicznej wały stopniowe odgrywają kluczową rolę w przenoszeniu mocy i ruchu na różne komponenty. Jako oddany dostawca wałków stopniowych byłem na własne oczy świadkiem krytycznego znaczenia prostoliniowości tych kluczowych komponentów. W tym poście na blogu zagłębię się w koncepcję wymagań dotyczących prostoliniowości wałów stopniowych, badając, dlaczego są one istotne, w jaki sposób są mierzone i jakie są konsekwencje ich nieprzestrzegania.

Zrozumienie znaczenia prostoliniowości wałów stopniowych

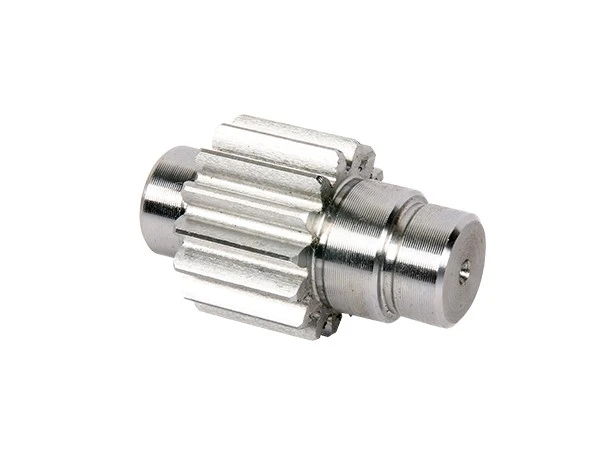

Wał stopniowy, jak sama nazwa wskazuje, jest wałem o różnych średnicach na całej długości. Wały te są powszechnie stosowane w zastosowaniach takich jakWał wyjściowy silnika,Wał zębaty, IWał silnika elektrycznego. Prostoliniowość wału stopniowego ma fundamentalne znaczenie z kilku powodów.

Po pierwsze, prostoliniowość zapewnia płynne i efektywne przenoszenie mocy. Gdy wał jest prosty, obciążenie rozkłada się równomiernie na całej jego długości. To równomierne rozłożenie zmniejsza koncentrację naprężeń, które mogą prowadzić do przedwczesnego zużycia i awarii wału i połączonych elementów. Na przykład w układzie przekładniowym nieprosty wał może powodować nierówny kontakt zębów, co skutkuje zwiększonym hałasem, wibracjami i zmniejszoną żywotnością przekładni.

Po drugie, prostoliniowość ma kluczowe znaczenie dla utrzymania wyrównania innych komponentów. W złożonym zespole mechanicznym wał stopniowy często służy jako punkt odniesienia przy ustawianiu kół zębatych, łożysk i innych części. Jeśli wał nie jest prosty, może to spowodować niewspółosiowość tych elementów, co prowadzi do nieefektywności operacyjnej i potencjalnego uszkodzenia całego systemu.

Definiowanie wymagań dotyczących prostoliniowości

Wymóg prostości wału stopniowego jest zwykle definiowany w kategoriach tolerancji geometrycznych. Tolerancja geometryczna to system stosowany na rysunkach technicznych w celu określenia dopuszczalnych odchyleń kształtu, orientacji i położenia elementów części. W przypadku prostoliniowości strefę tolerancji definiuje się jako obszar, w którym musi znajdować się oś wału.

Tolerancję prostoliniowości wyraża się zwykle jako wymiar liniowy, na przykład milimetry lub cale. Na przykład tolerancja prostoliniowości wynosząca ±0,05 mm oznacza, że ​​oś wału może na określonej długości odbiegać od linii idealnie prostej o nie więcej niż 0,05 mm. Konkretne wymagania dotyczące prostoliniowości wału stopniowego zależą od kilku czynników, w tym zastosowania, warunków pracy i precyzji całego systemu.

W zastosowaniach wymagających dużej precyzji, takich jak przemysł lotniczy lub urządzenia medyczne, wymagania dotyczące prostoliniowości są niezwykle rygorystyczne. Zastosowania te wymagają wałów o bardzo niskich tolerancjach prostoliniowości, aby zapewnić niezawodność i wydajność systemu. Z drugiej strony, w mniej krytycznych zastosowaniach, takich jak niektóre produkty konsumenckie, wymagania dotyczące prostoliniowości mogą być mniej rygorystyczne.

Pomiar prostości wałów stopniowych

Dostępnych jest kilka metod pomiaru prostoliniowości wałów stopniowych. Jedną z najpowszechniejszych metod jest zastosowanie współrzędnościowej maszyny pomiarowej (CMM). Maszyna współrzędnościowa (CMM) to precyzyjny przyrząd, który może mierzyć trójwymiarowe współrzędne punktów na powierzchni części. Mierząc serię punktów wzdłuż osi wału, maszyna współrzędnościowa może określić odchylenie wału od linii prostej.

Inną metodą jest zastosowanie optycznych układów pomiarowych. Systemy te wykorzystują lasery lub inne czujniki optyczne do pomiaru kształtu wału. Optyczne systemy pomiarowe są bezdotykowe, co oznacza, że ​​mogą mierzyć wał bez powodowania jakichkolwiek uszkodzeń. Są również bardzo szybkie i mogą zapewniać pomiary o wysokiej rozdzielczości.

Oprócz tych zaawansowanych technik pomiarowych, do podstawowej kontroli prostoliniowości można również zastosować proste metody mechaniczne. Na przykład wzdłuż wału można umieścić linijkę, a szczelinę między linią a wałem można zmierzyć za pomocą szczelinomierza. Chociaż metoda ta jest mniej dokładna niż maszyny współrzędnościowe lub optyczne systemy pomiarowe, może zapewnić szybki i niedrogi sposób sprawdzenia prostoliniowości wału.

Konsekwencje nieprzestrzegania wymagań dotyczących prostoliniowości

Kiedy wał stopniowy nie spełnia wymagań dotyczących prostoliniowości, może to mieć kilka negatywnych konsekwencji. Jak wspomniano wcześniej, wały nieproste mogą powodować nierównomierny rozkład obciążenia, prowadząc do przedwczesnego zużycia i awarii wału i połączonych elementów. Może to skutkować zwiększeniem kosztów konserwacji, przestojami i potencjalnymi zagrożeniami bezpieczeństwa.

Ponadto wały niezgodne z wymaganiami mogą również wpływać na działanie całego systemu. Na przykład w silniku nieprosty wał może powodować nieefektywną pracę silnika, zużywając więcej energii i wytwarzając więcej ciepła. Może to prowadzić do skrócenia żywotności silnika i zwiększenia kosztów eksploatacji.

Kontrolowanie prostoliniowości podczas produkcji

Jako dostawca wałów stopniowych podejmujemy szereg działań, aby zapewnić, że nasze wały spełniają wymagania dotyczące prostoliniowości. W procesie produkcyjnym stosujemy zaawansowane techniki obróbki i sprzęt, aby zminimalizować odchylenia od prostoliniowości. Używamy na przykład precyzyjnych tokarek i szlifierek, które są w stanie wytwarzać wały z dużą dokładnością.

Wdrażamy również kompleksowy system kontroli jakości w celu monitorowania prostości naszych wałów. System ten obejmuje inspekcje w trakcie procesu oraz inspekcje końcowe z wykorzystaniem opisanych powyżej metod pomiarowych. Jeśli wał nie spełnia wymagań dotyczących prostoliniowości, jest poddawany ponownej obróbce lub odrzucany, aby zapewnić naszym klientom dostarczanie wyłącznie wałów wysokiej jakości.

Wniosek

Podsumowując, wymóg prostości wału stopniowego jest krytycznym czynnikiem wpływającym na wydajność, niezawodność i trwałość układów mechanicznych. Jako dostawca wałów stopniowych rozumiemy znaczenie spełnienia tych wymagań i jesteśmy zaangażowani w dostarczanie naszym klientom wałów wysokiej jakości, które spełniają lub przekraczają ich oczekiwania.

Jeśli potrzebujesz wałów stopniowych do swojego zastosowania, niezależnie od tego, czy jest toWał wyjściowy silnika,Wał zębaty, LubWał silnika elektrycznego, zapraszamy do kontaktu z nami w celu szczegółowej dyskusji na temat Twoich specyficznych wymagań. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiednich wałów stopniowych dostosowanych do Twoich potrzeb i zapewnić płynny proces zakupu.

Referencje

• Podręcznik projektowania inżynierii mechanicznej, wydanie trzecie, autorstwa Roberta C. Juvinalla i Kurta M. Marsheka
• Podręcznik wymiarowania i tolerancji geometrycznych autorstwa Jamesa R. Dvoraka
• Inżynieria i technologia produkcji, wydanie czwarte, Serope Kalpakjian i Steven R. Schmid
